Space Shuttle für die Tiefsee

Hannover Messe 2016: Unterwasserfahrzeuge vom Fließband

Forschung Kompakt / 1.2.2016

Den Meeresboden erkunden, nach Ölquellen oder Mineralien suchen – all dies funktioniert nur mit autonom operierenden Unterwasserfahrzeugen. Fraunhofer-Forscher haben dafür erstmals ein robustes, leichtes und leistungsfähiges Fahrzeug entwickelt, das in Serie hergestellt werden soll.

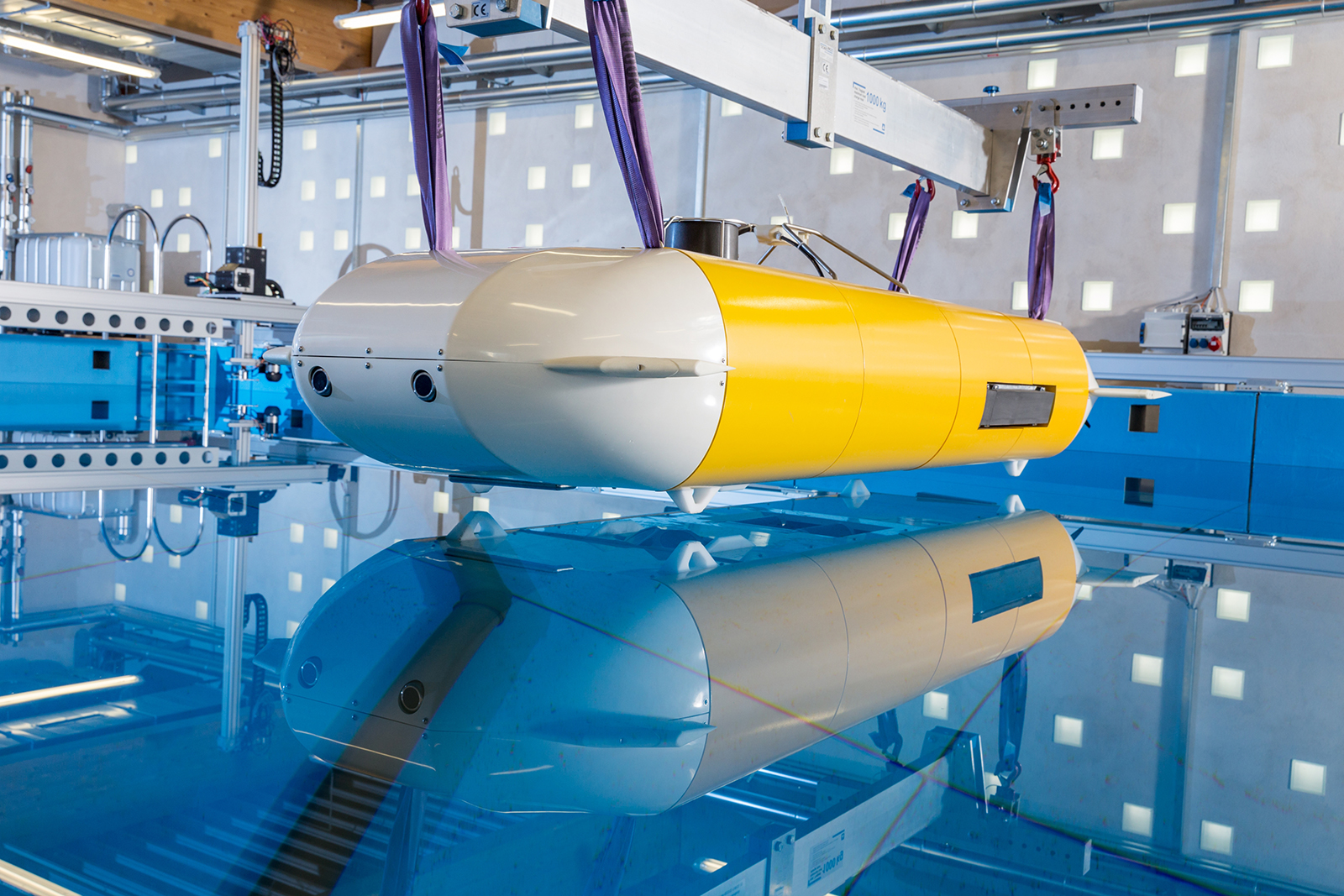

Das Unterwasserfahrzeug über der Forschungsplattform Maritime Systeme mit Schwenkkran, Portalsystem und Druckkammer im Hintergrund links.
© Foto Fraunhofer IOSB-AST

Das Unterwasserfahrzeug über der Forschungsplattform Maritime Systeme mit Schwenkkran, Portalsystem und Druckkammer im Hintergrund links.

Das Gerät wiegt weniger als 700 Kilogramm und ist somit ein echtes Leichtgewicht.
© Foto Fraunhofer IOSB-AST

Das Gerät wiegt weniger als 700 Kilogramm und ist somit ein echtes Leichtgewicht.

Das Innenleben des Fahrzeugs: Vorne befindet sich die Energiesektion, hinten die Kommunikationseinheit.
© Foto Fraunhofer IOSB-AST

Das Innenleben des Fahrzeugs: Vorne befindet sich die Energiesektion, hinten die Kommunikationseinheit.

Der Mensch drängt in die Tiefsee wie nie zuvor: In vielen Tausend Metern Tiefe suchen Ölfirmen nach neuen Lagerstätten und Rohstoffkonzerne nach wertvollen Mineralien, die man künftig durch Meeresbergbau gewinnen will. Hinzu kommen Tausende Kilometer Pipelines und Unterwasserkabel, die gewartet werden müssen. Und nicht zuletzt wünschen sich auch Naturwissenschaftler robuste Geräte, mit denen sie den Meeresboden großflächig scannen können. Damit steigt der Bedarf an Unterwasserfahrzeugen für die Erkundung der Tiefsee.

Forscher des Fraunhofer-Instituts für Optronik, Systemtechnik und Bildauswertung IOSB in Ilmenau und Karlsruhe haben deshalb ein leistungsfähiges autonomes Unterwasserfahrzeug entwickelt, das in großer Stückzahl gebaut werden soll. Solche autonomen Unterwasserfahrzeuge (englischer Begriff: Autonomous Underwater Vehicles, kurz AUV) setzen Unternehmen bereits seit mehreren Jahren für die Meereserkundung ein. Sie gleiten kabellos und selbstständig durch die Tiefe, sammeln Beobachtungsdaten und kehren von allein zum Forschungsschiff zurück. In der Regel handelt es sich dabei um teure Einzelanfertigungen. Zudem sind viele dieser Gefährte kompliziert gebaut, sodass die Handhabung an Bord der Forschungsschiffe relativ mühsam ist: Mitarbeiter müssen Batterien für den Wechsel umständlich ausbauen. Um die vielen Terabytes an Beobachtungsdaten aus dem Bordcomputer des AUV zu lesen, vergeht eine Stunde. Hinzu kommt, dass viele dieser Geräte schwer sind und nur speziell geschultes Personal sie per Schiffskran zu Wasser lassen kann.

Can-Bus-System verhindert Kabelsalat

Das AUV des IOSB, das vom 15. bis zum 17. März 2016 während der Technikmesse Oceanology International am Stand H600 in London und vom 25. bis 29. April 2016 auf der Hannover Messe (Halle 2, Stand C16/C22) präsentiert wird, überwindet alle diese Einschränkungen. Das Gefährt mit dem Namen DEDAVE (Deep Diving AUV for Exploration) erinnert ein wenig an ein Space Shuttle. Darin haben die Forscher um Projektleiter Prof. Dr. Thomas Rauschenbach Technologien verbaut, die man bei der Konstruktion von AUV bislang nicht berücksichtigt hat. Um den bisher üblichen Kabelsalat zu vermeiden, der häufig zu Störungen führt, wurde ein CAN-BUS-System installiert, das sich heute in jedem Auto befindet. Dabei handelt es sich um eine schlanke Kabelleitung, an die sich sämtliche Steuergeräte und Elektromotoren koppeln lassen. »Viele Experten, die uns besuchen, sind erstaunt, wie aufgeräumt es im DEDAVE aussieht«, sagt Thomas Rauschenbach. Die Vorteile: Durch die geringe Zahl an Kabeln und Anschlüssen werden Defekte vermieden. Zudem lassen sich an den standardisierten CAN-BUS schnell und einfach neue Module, Sensoren oder Prüfgeräte für Tests koppeln. Batterien und Datenspeicher sind mit einem robusten aber einfachen Klappmechanismus befestigt und mit wenigen Handgriffen austauschbar. Das mühsame Herunterladen von Daten entfällt.
